標準規範

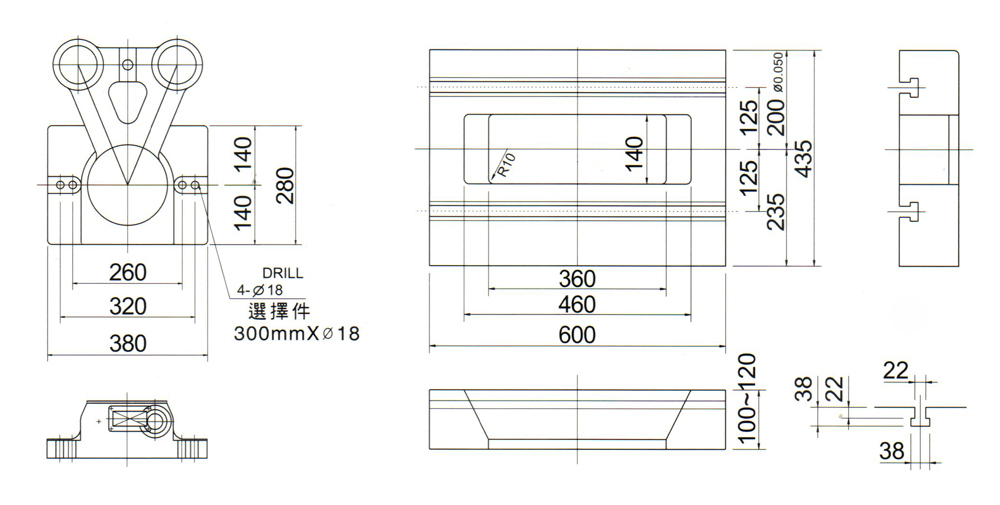

標準滑塊面積圖/標準副盤面積圖
規格表 DB-40
| ITEM | SPECIFICATION | |||||||
| Model / 型號 | DB-40 | |||||||
| Capacity /加壓能力 | TON | 40 | ||||||
| Stroke of Side / 行程 | MM | 18 | 20 | 25 | 30 | 35 | 40 | 50 |
|
Stroke / 行程數 |
SPM | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| 1000 | 900 | 800 | 700 | 600 | 600 | 500 | ||
| Die-height / 閉合工作高度(120) | MM | 261 | 260 | 257.5 | 255 | 252.5 | 250 | 245 |
| Slide Adjustment / 衝頭調整量50(120) | MM | 211 | 210 | 207.5 | 205 | 202.5 | 200 | 195 |
| Die-hight / 閉合工作高度(100) | MM | 281 | 280 | 277.5 | 275 | 272.5 | 270 | 265 |
| Slide Adjustment / 衝頭調整量50(100) | MM | 231 | 230 | 227.5 | 225 | 222.5 | 220 | 215 |
| Slide lower area / 衝頭底面面積 | MM | 380×280×45 | ||||||
| Slide hole / 沖頭鎖緊上模位置 | MM | 260mm 320mm ø18(300mm o 18) | ||||||
| Bolster area and thickness / 工作台面積厚 | MM | (100~120)×600×400 | ||||||
| Bolster opening / 工作台下料孔徑 | MM | (120~140)×400L | ||||||
| Foot stand from to bolster / 床腳至工作台高 | MM | (820~840) | ||||||
| Foot stand size / 腳架尺寸 | MM | 1400×1070 | ||||||
| Postition of anchor bolts / 基礎螺栓位置 | MM | 4-ø 28 - 1330×740 | ||||||

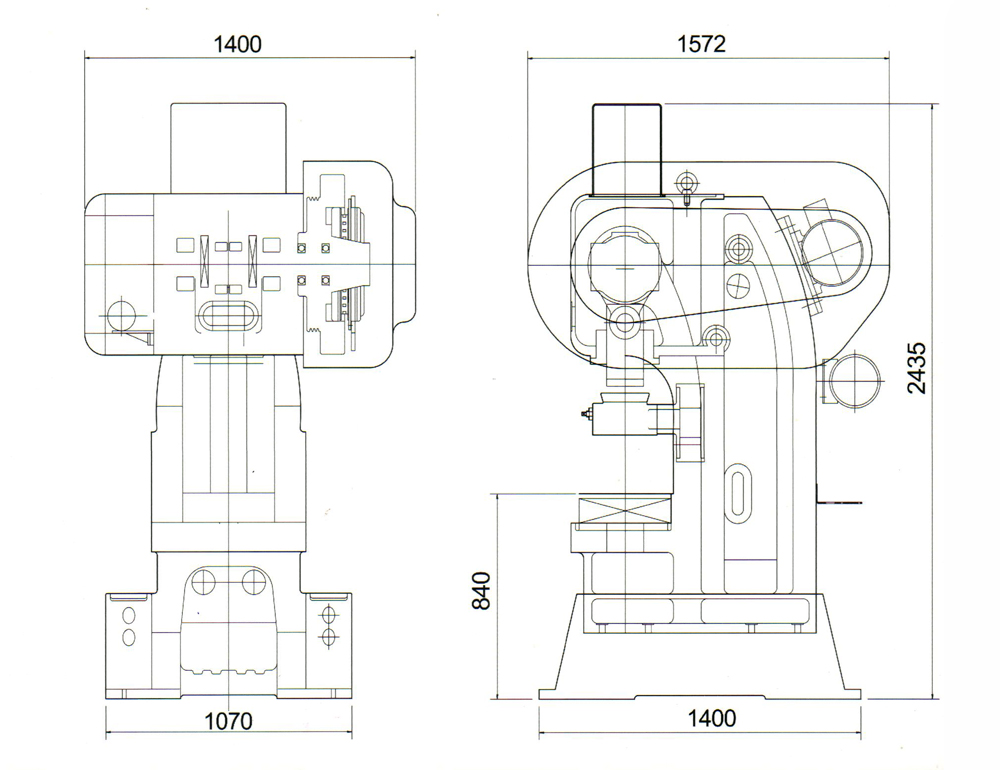

| Over all dimension / 長、寬、高 | MM | 1440×1572×2435 | ||||||
| Motor / 馬達 Pole / 極速 | 10HP×4P | |||||||
| Total Weight / 總重量 | KGS | 4650 | ||||||
| Auto - Lubricating Unit / 自動潤滑裝置 | 強制循環給油附加恆溫冷卻系統 | |||||||
| Air Clutch / 離合器 | 本廠研發製造 | |||||||
| Air Pressure / 使用空氣壓力 | kg/cm | 2~7 | ||||||
